Flachdächer

Das Flachdach besteht aus einem mehrschichtigen Dachaufbau der kein oder zur Vermeidung von Wasseransammlungen nur ein geringes Gefälle von etwa 3° aufweist. Damit die Feuchtigkeit nicht in die Konstruktion gelangen kann, muß die Abdichtung vom Flachdach qualitativ hochwertig sein. Es gibt belüftete und nichtbelüftete Flachdächer welche in Bezug auf ihre wärmeisolierenden Eigenschaften auch als Warmdächer und Kaltdächer bezeichnet werden. Eine Sonderform des Warmdachs ist das so genannte Umkehrdach. Flachdächer sind bestens dazu geeignet sie zu einem Aufenthaltsort für Personen auszubauen. Aus ökologischen Gründen und zur Verlängerung der Lebensdauer von Flachdächern ist es sinnvoll diese zu begrünen.




dachdecker herten

Bauherrschaft aus: Haltern am See

Energieeffiziente Flachdachsanierung
Nach EnEV:
Erreichter U-Wert Dach < 0,20 W/(m2K)

Angewendeter Dämmstoff:
Wärmedämmung EPS / WLG 035 daa dm / 100Kpa als Gefälledämmung

Verarbeitetes Produkt:
VAEPLAN Universal/GV aus VAE/VC Propfpolymeren/EVA Terpolymer



dachdecker oer erkenschwick

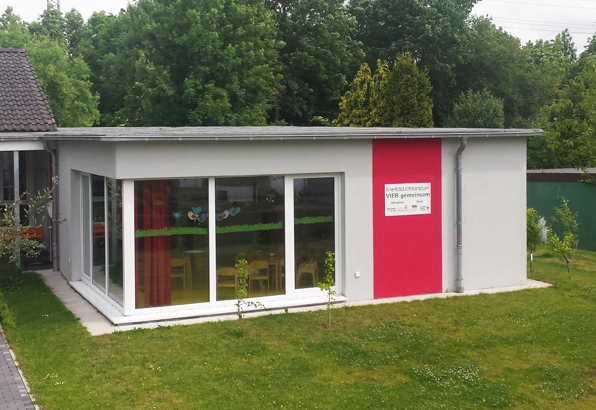

Bauherrschaft aus: Castrop-Rauxel

Erweiterung des Kindergartens Katholische Kirchengemeinde St. Barbara

Angewendeter Dämmstoff:
Bauseits ausgeführt

Verarbeitetes Produkt:
1. Abdichtungslage
Bauder TEC ELWS DUO
2. Abdichtungslage
Bauder PLANT E Dachentwässerung
Rheinzink Kastenrinne



dachdecker haltern

Bauherrschaft aus: Burgwedel

DR Immobilien GmbH / Rossmann Markt Marl Hüls

Energieeffiziente Flachdachsanierung
nach EnEV:
Erreichter U-Wert Dach < 0,20 W/(m2K)

Angewendeter Dämmstoff:
Grunddämmung 100mm Bauder PIR FA WLG 022 120 Kpa. Gefälledämmung EPS / WLG 035 daa dm / 150Kpa als Gefälledämmung mit 2,5% Neigung.

Verarbeitetes Produkt:
1. Abdichtungslage
Bauder TEC KSA DUO
2. Abdichtungslage
Bauder KARAT Top-Polymerbitumen-Schweißbahn DO/E1 PYE KTP 300 S5 grünweiß beschiefert.



Bauherrschaft aus: Alt Marl
Energieeffiziente Flachdachsanierung
nach EnEV:
Erreichter U-Wert Dach < 0,20 W/(m2K)
Angewendeter Dämmstoff:
Grunddämmung 100mm Bauder PIR FA WLG 022 120 Kpa. Gefälledämmung EPS / WLG 035 daa dm / 150Kpa als Gefälledämmung mit 2,5% Neigung.
Verarbeitetes Produkt:
1. Abdichtungslage
Bauder TEC KSA DUO
2. Abdichtungslage
Bauder KARAT Top-Polymerbitumen-Schweißbahn DO/E1 PYE KTP 300 S5 grünweiß beschiefert.
Fassadenverkleidung:
Rheinzink vorbewitterte Scharen in der Stehfalztechnick

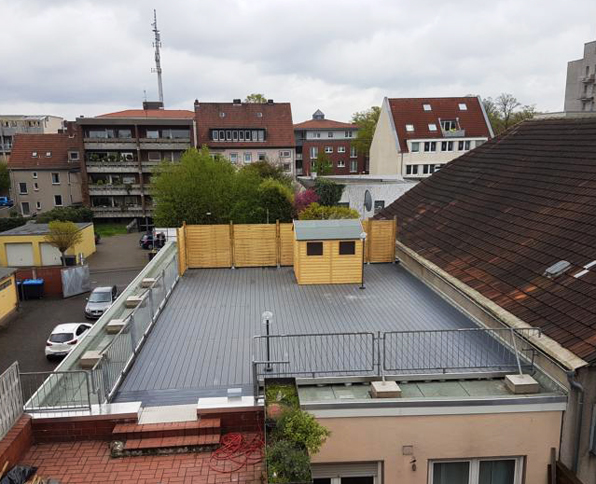

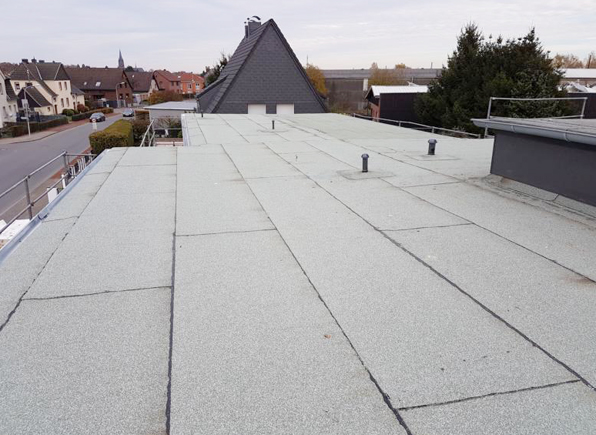

Bauherrschaft aus: 45721 Haltern am See
thyssenkrupp Uhde Engineering Services GmbH

Energieeffiziente Flachdachsanierung
nach EnEV:
Erreichter U-Wert Dach < 0,20 W/(m2K)

Angewendeter Dämmstoff:
Grunddämmung 100mm Bauder PIR FA WLG 022 120 Kpa. Gefälledämmung EPS / WLG 035 daa dm / 100Kpa als Gefälledämmung mit 2,5% Neigung.

Verarbeitetes Produkt:
1. Abdichtungslage Bauder TEC KSA DUO
2. Abdichtungslage Bauder KARAT Top-Polymerbitumen-Schweißbahn DO/E1 PYE KTP 300 S5 grünweiß beschiefert.



Bauherrschaft aus: Gewerbepark Marl

Fachgerechte Flachdachsanierung

Angewendeter Untergrund:
WIEHAG 3-Schicht-Naturholzplatten Fichte A/A 22mm stark

Verarbeitetes Produkt:
1. Abdichtungslage: VEDAG Turbo TU, Kaltselbstklebende Elastomerbitumenbahn
2. Abdichtungslage: VEDATOP DUO (t3) Polymerbitumen-Schweißbahn in blau/grau mit erhöhter Brandschutzausrüstung



Bauherrschaft aus: Marl Drewer

Energieeffiziente Flachdachsanierung
nach EnEV:
Erreichter U-Wert Dach < 0,24 W/(m2K)

Angewendeter Dämmstoff:
Wärmedämmung EPS / WLG 035 / 100Kpa als Gefälledämmung mit 2,5% Neigung

Verarbeitetes Produkt:
1. Abdichtungslage BauderTHERM UL 50 Spezial-Elastomerbitumen
2. Abdichtungslage Bauder FLEX K5E Elastomerbitumen-Schweißbahn in blau/grau.

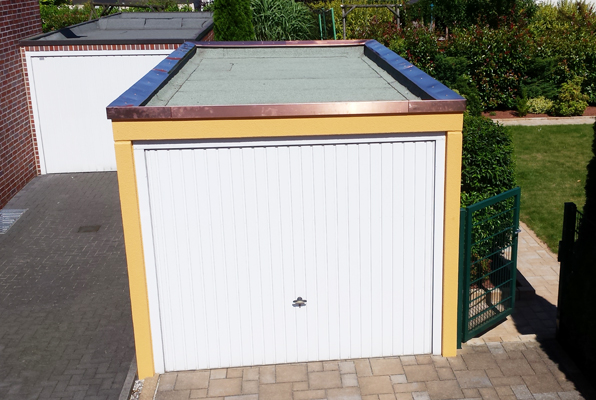

Bauherrschaft aus: Bottrop, Feldhausen

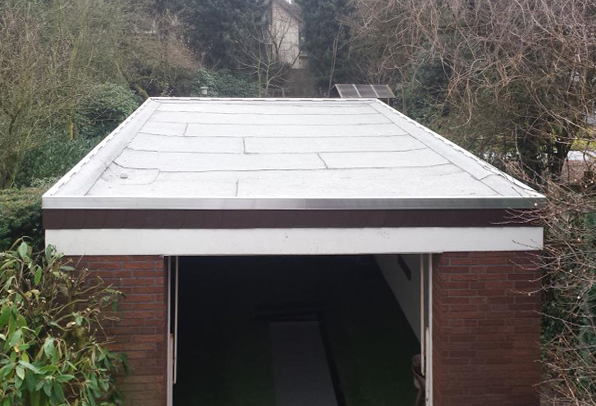

Fachgerechte Garagendachsanierung

Verarbeitetes Produkt:
1. Abdichtungslage
Bauder THERM UL 50 mit Folien und Thermstreifen, DU/E1 PYE KTP S4 talkum

2. Abdichtungslage:
Bauder KARAT Top-Polymerbitumen-Schweißbahn DO/E1 PYE KTP 300 S5 grünweiß beschiefert Atikabdeckung in TECU Kupfer

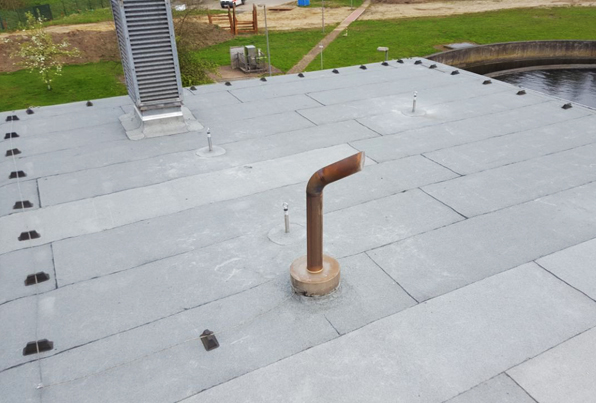

Bauherrschaft aus: Essen / Emschergenossenschaft Lippeverband

Flachdachsanierung Maschienenhaus mit Sicherheitkonzept

Angewendete Absturzsicherung:
ABS Lock X DURCH-300
Permanenter Edelstahl-Anschlagpunkt mit Grund- und Konterplatte, geprüft nach EN 795:2012, CEN / TS 16415:2013

Verarbeitetes Produkt:
1. Abdichtungslage Bauder G 200 S 4 talkum. 2. Abdichtungslage Bauder KARAT Top-Polymerbitumen-Schweißbahn DO/E1 PYE KTP 300 S5 grünweiß beschiefert.



Bauherrschaft aus: Gladbeck

Fachgerechte Flachdachsanierung

Angewendeter Untergrund:
WIEHAG 3-Schicht-Naturholzplatten Fichte A/A 22mm stark

Verarbeitetes Produkt:
1. Abdichtungslage Bauder
TEC ELWS DUO
2. Abdichtungslage
Bauder PYE PV 200 S5 EN
Elastomerbitumen-Schweißbahn in blau/grau Atikabdeckung in Zink walzblank.



Bauherrschaft aus: Waltrop
Energieeffiziente Flachdachsanierung
nach EnEV:
Erreichter U-Wert Dach < 0,20 W/(m2K)

Angewendeter Dämmstoff:
Grunddämmung 100mm Bauder PIR FA WLG 022 120 Kpa
Gefälledämmung von 20mm auf 200mm / EPS /WLG 035 daa dm / 100Kpa

Verarbeitetes Produkt:
1. Abdichtungslage Bauder TEC ELWS DUO / 2. Abdichtungslage Resitrix SK W Full Bound / wurzelfeste EPDM-Dichtungsbahn DIN EN 13948



Bauherrschaft aus: Marl Förderverein Bundesdeutscher Hilfsdienst E.V.
Energieeffiziente Flachdachsanierung
nach EnEV:
Erreichter U-Wert Dach < 0,20 W/(m2K)

Angewendeter Dämmstoff:
Wärmedämmung EPS / WLG 035 / 100Kpa als Gefälledämmung mit 2% Neigung
Verarbeitetes Produkt:
1. Abdichtungslage Bauder TEC KSA DUO 2. Abdichtungslage Bauder FLEX K5E Elastomerbitumen-Schweißbahn in blau/grau.



Bauherrschaft aus: Marl
Energieeffiziente Flachdachsanierung
nach KFW Förderbank:
Erreichter U-Wert Dach < 0,14 W/(m2K)
Angewendeter Dämmstoff:
Grunddämmung 140mm Bauder PIR FA WLG 022 120 Kpa Gefälledämmung von 20mm auf 100mm / EPS /WLG 035 daa dm / 100Kpa
Verarbeitetes Produkt:
1. Abdichtungslage BauderTEC KSA DUO / 2. Abdichtungslage Bauder KARATPolymer-
bitumen-Schweißbahn mit einer mechanisch extrem hochbelastbaren Polyesterverbund-
trägereinlage in Verbindung mit einer höchstwertigen Bitumenrezeptur.



Bauherrschaft aus: Oberhausen
Fachgerechte Garagendachsanierung:

Untergrund:
Beton / Philippine PH-GLD 3 % Gefälle-Dämmplatten aus expandiertem Poystyrol, hergestellt nach DIN EN 13163.
Gefälledämmung von 20mm auf 200mm / EPS /WLG 035 daa dm / 100Kpa
Verarbeitetes Produkt:
Dampfsperre: Icopal Alu Villatherm mit beidseitigem Power Thermstreifen 1. Abdichtungslage ICOPAL Polartherm Selbstklebebitumen und SYNTAN Beschichtung. 2. Abdichtungslage ICOPAL Polar Top Elastomerbitumen-Schweißbahn in lichtgrau . gem. FDRL und DIN 18531 Alwitra-Dachrandabschlussprofil TA 4 F

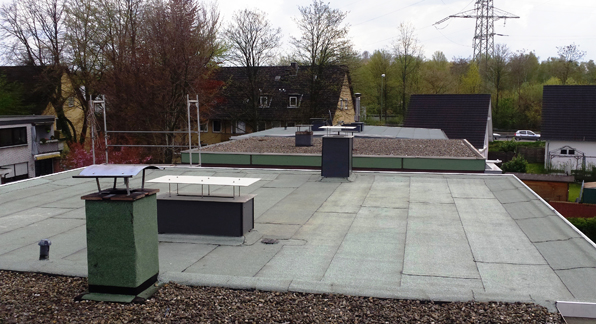

Bauherrschaft aus: 45699 Herten
Fachgerechte Sanierung von einem Kaltdach: (zweischalige belüftet Konstruktion) Anwendungskategorie K2
Verarbeitetes Produkt:
1. Abdichtungslage Bauder Elastomer-
bitumen-Schweißbahn DU/E1 PYE PV 200 S5 feinbestreut. 2. Abdichtungslage Bauder Karat Polymerbitumen-Schweißbahn DO/E1 PYE KTP 300 S5 in grünweis. Dachrandabschluss: Alumont Flachdach-
abschlußprofil Serie T3 aus strang-
gepresstem Aluminium AlMg Si 0,5 F22.



Bauherrschaft aus: Marl Polsum
Energieeffiziente Flachdachsanierung nach EnEV: Erreichter U-Wert Dach < 0,20 W/(m2K)
Angewendeter Dämmstoff: Grunddämmung 100mm ICOPAL POLAR-EPS/-PIR WLG 023 120 Kpa. Gefälledämmung EPS / WLG 035 daa dm / 100Kpa als Gefälledämmung mit 2,0% Neigung.
Verarbeitetes Produkt:
1. Abdichtungslage ICOPAL POLAR SK mit Polyestergewebe-Verbundträger, 150 g/m2 und PP-Vlies und SK-Sicherheitsnaht.
2. Abdichtungslage ICOPAL VENTURA®. Elastomerbitumen-Schweißbahn mit FireSmart®-Ausrüstung, Rillen-VARIO, Sicherheitsnaht und bestreuungsfreiem Querstoß.



Bauherrschaft aus: Dorsten
Energieeffiziente Flachdachsanierung nach EnEV: Erreichter U-Wert Dach < 0,20 W/(m2K)
Angewendeter Dämmstoff: Grunddämmung 100mm Bauder PIR FA WLG 022 120 Kpa. Gefälledämmung EPS / WLG 035 daa dm / 100Kpa als Gefälledämmung mit 2,5% Neigung.
Verarbeitetes Produkt:
1. Abdichtungslage Bauder TEC KSA DUO
2. Abdichtungslage Bauder KARAT Top-Polymerbitumen-Schweißbahn DO/E1 PYE KTP 300 S5 grünweiß beschiefert.



Bauherrschaft aus: Bottrop

Neuaufbau und fachgerechte Sanierung vom Flachdach

Angewendeter Holzwerkstoff der Balkenlage / Untergrund:
Balkenlage aus Leimbinder ( Brettschichtholz ) technisch auf 15 ± 3 % getrocknet. Vollholzschalung 24mm Sortierklasse S 10 nach DIN 4074-1

Verarbeitetes Produkt:
1. Abdichtungslage BauderTHERM UL 50 Spezial-Elastomerbitumen
2. Abdichtungslage Bauder FLEX K5E Elastomerbitumen-Schweißbahn in blau/grau Atikabdeckung in Zink walzblank.
